Asa 8.4 ASDM GNS3

El ASDM  es un entorno grafico que nos permite configurar un ASA

ciscoasa(config-if)# int g0
ciscoasa(config-if)# ip add 192.168.1.110 255.255.255.0
ciscoasa(config-if)# ifname inside
ciscoasa(config-if)# no shut
ciscoasa(config)# int g1
ciscoasa(config-if)# ip add 10.10.10.1 255.255.255.0
ciscoasa(config-if)# ifname outside
ciscoasa(config-if)# copy tftp: flash:
Address or name of remote host []? 192.168.1.100
Source filename []? asdm-702.bin


Destination filename [asdm-702.bin]?
ciscoasa(config)# username admin password admin privilage 15
ciscoasa(config)# http server enable
ciscoasa(config)# http 192.168.1.100 255.255.255.255 inside
ciscoasa(config)#

 Entrar via el browser a la direcion de la interface gi 0
https://192.168.1.110

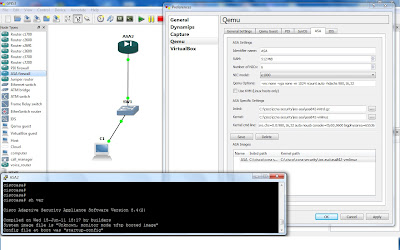

ASA 8.4 sobre GNS3

En la version CCNA Security tenemos usa el ASA 8.3 , aca mostramos la configuracion para usar la version 8.4

  Suerte !!!!

Qemu Options: -vnc none -vga none -m 1024 -icount auto -hdachs 980,16,32

Kernel cmd line: -append ide_generic.probe_mask=0x01 ide_core.chs=0.0:980,16,32 auto nousb console=ttyS0,9600 bigphysarea=65536



Call Manager Express CME

Tunnel GRE sobre IPsec

R1#

###### configuracion GRE ######
interface Tunnel0
 ip address 172.16.0.1 255.255.255.0
 tunnel source 10.10.10.1
 tunnel destination 10.10.10.6
end

router ospf 1
 network 172.16.0.0 0.0.0.255 area 0
 network 192.168.10.0 0.0.0.255 area 0

access-list 101 permit ip 192.168.10.0 0.0.0.255 192.168.20.0 0.0.0.255

####### config IPsec ############

access-list 101 permit gre any any

crypto isakmp policy 10
 encr aes
 authentication pre-share
 group 2

crypto isakmp key 6 cisco address 10.10.10.6
crypto ipsec transform-set TSET ah-sha-hmac esp-aes
crypto map POLITICA 10 ipsec-isakmp
 set peer 10.10.10.6
 set transform-set TSET
 match address 101

 int s0/0 crypto map POLITICA



Tunel GRE

R1#sh run int s0/0
interface Serial0/0
 ip address 10.10.10.1 255.255.255.252
 clock rate 2000000
end

interface FastEthernet0/0
 ip address 192.168.10.254 255.255.255.0
 duplex auto
 speed auto
end

interface Tunnel0
 ip address 172.16.0.1 255.255.255.0
 tunnel source 10.10.10.1
 tunnel destination 10.10.10.6
end

router ospf 1
 network 172.16.0.0 0.0.0.255 area 0
 network 192.168.10.0 0.0.0.255 area 0

R3#

interface Serial0/0
 ip address 10.10.10.6 255.255.255.252
 clock rate 2000000
interface FastEthernet0/0
 ip address 192.168.20.254 255.255.255.0
 duplex auto
 speed auto
end

interface Tunnel0
 ip address 172.16.0.3 255.255.255.0
 tunnel source 10.10.10.6
 tunnel destination 10.10.10.1
end

router ospf 1
 log-adjacency-changes
 network 172.16.0.0 0.0.0.255 area 0
 network 192.168.20.0 0.0.0.255 area 0

  ping de la Pc1 a la Pc2
  ping 192.168.168.20.10

Tunnel ipv6ip 6to4

  Tunnel 6to4 se levanta de manera automatica
   Podemos configurar tunneles de una fuente a varios destinos
  Tenemeos que usar el direccionamiento 2002:/16
          en el router tenemos la direccion
                                        int s0/0 usa la direccion  10.10.10.1
                                       10.10.10.1      =====> 0a:0a:0a:01
                                       tunnel 6 to 4   =====>  2002:0a0a:0a01


R1(config)#

interface Serial0/0
 ip address 10.10.10.1 255.255.255.0
 clock rate 2000000
end

interface FastEthernet0/0
 no ip address
 duplex auto
 speed auto
 ipv6 address 2001:1::1/64
end
interface Tunnel1
 no ip address
 no ip redirects
 ipv6 address 2002:A0A:A01::/128
 tunnel source 10.10.10.1
 tunnel mode ipv6ip 6to4
end
ipv6 route  2001:2::/64  2002:A0A:A06::
ipv6 route  2001:3::/64  2002:A0A:A0A::
ipv6 route  2002::/16    Tunnel1

Trafico en la fast ethetnet

Trafico en la interface serial 0/0

Nagios , una breve introduccion

  Nagios , es una herramienta de monitoreo  Open Source , que nos permite sensar Hosts :Linux, Windows , Switchs ,Routers,...

yum install httpd php



yum install gcc glibc glibc-common



yum install gd gd-devel



1) Crear una cuenta

su –l

Creamos una nueva cuenta y asignamos un password

/usr/sbin/useradd -m nagios

passwd nagios



Crae un grupo nagcmd

/usr/sbin/groupadd nagcmd

/usr/sbin/usermod -a -G nagcmd nagios

/usr/sbin/usermod -a -G nagcmd apache



2) Bajar Nagios y us plugins

Bajar en /tmp/download

mkdir ~/downloads

cd ~/downloads



wget http://prdownloads.sourceforge.net/sourceforge/nagios/nagios-3.2.3.tar.gz



wget http://prdownloads.sourceforge.net/sourceforge/nagiosplug/nagios-plugins-1.4.11.tar.gz



3) Compilar e instalar Nagios

cd ~/downloads



tar xzf nagios-3.2.3.tar.gz



cd nagios-3.2.3

compilar:

make all



instalar:

make install

make install-init

make install-config

make install-commandmode

4) Personlizar la configuracion



vi /usr/local/nagios/etc/objects/contacts.cfg



5)Configurar la interface web

make install-webconf

Crear el password nagiosadmin, lepedira la creacion del password

htpasswd -c /usr/local/nagios/etc/htpasswd.users nagiosadmin



Reinicializar Apache

service httpd restart

6) Compile  e Instale los plugins de Nagios

cd ~/downloads



tar xzf nagios-plugins-1.4.11.tar.gz



cd nagios-plugins-1.4.11



Compile e instale los  plugins.



./configure --with-nagios-user=nagios --with-nagios-group=nagios



make



make install



7) Inicie  Nagios

Ejecutar nagios cada vez que se inicie



chkconfig --add nagios



chkconfig nagios on



service nagios start



8) Modifificando la configuracion de  SELinux

Poner SELinux en modo Permissive.



setenforce 0





chcon -R -t httpd_sys_content_t /usr/local/nagios/sbin/



chcon -R -t httpd_sys_content_t /usr/local/nagios/share/



9) Login a la  Web

http://localhost/nagios/
