GNS3 - SWITCH L3

Podemos hacer topologias usando switch de capa 3 (En realidad es un Router con modulo de switch integrado ), Si bien es cierto podemos tener muchas funcionalidades de switch , Etherchannel , siwitch-port , port-security,HSRP, GLBP.... hay otras que no lo soporta

Aca tienen el Link para bajar el ios 3725, q lo pueden usar como router o switchL3

Suerte....

http://youtu.be/SkhqDF5Hxbg

ios 3725

Uniendo GNS3 con el VPC

Una vez q se configuro los numeros ip de las pcs (vpc) uno tiene q colocar las nubes(cloud) en el area de trabajo y luego darle doble click , y en nio_udp poner los puertos con los q trabaja el vpc

que por defecto son :

PC1 30000 20000

PC2 30001 20001

PC3 30002 20002

y asi sucesivamente .

Estos puertos tenemos que cambiarlos en cada PC que usemos en nuestro proyecto

Se recomienda para poder visualizar con una imagen de PC crear una nueva image con con tipo Cloud en el GNS3:

Edit > Symbol Manager ;

VPC

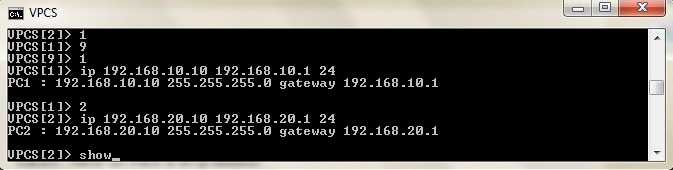

Es un programa q nos permite emular PCs , la version actual es 0.21 , soporta ipv6,load/save (para guardar nuestras configuraciones
los manandos usados son :
ip 192.168.10.10 192.168.10.1 24 (num-ip, gateway, mascara )
tracert : hacer un trace a un ip destino
[1,..9] : cambiar de pc , tiebne 9 pcs para configurar

show Print the net configuration of PC
load filename Load the configuration/script from the file 'filename'
save filename Save the configuration to the file 'filename'
history List the command history Quit program


http://www.freecode.com.cn/doku.php?id=wiki:vpcs

Uso del gns3

• El gns3 www.gns3.net es un simulador que nos permite configurar Routers, Switches,Firewall cisco y routers Juniper

  Tiene un entorno grafico integrado , la ultima version (0.8.2 beta2) ya viene con:

• Wireshark : Nos permite analizar los protocolos y tramas
  Ether switch : Se usa un router con modulo de switch
• VPC : Nos permite emular PCs virtuales Maquinas

El GNS3 es un entorno amigable , donde podemos conectar nuestra topologia con nuestra propia PC , maquinas virtuales , IOU (simulador usado por cisco para dar los examenes CCIE)

Los pasos son sencillo:
1) Bajar el gns3 www.gns3.net
2) Instalar
3) Hacer el Test setting del Dynamips
4) Enlazar los IOS que se vana usar ( el 3725 , es el que se recomienda por tener modulos de switch que vamos a usar como switch , tiene poco uso del procesador ,soporta ipv6 , con todo esto no hay motivo de recurrir a otro)

http://www.youtube.com/watch?v=vRtggeAHpOo&context=C48b69d7ADvjVQa1PpcFM0IY_wmrSOLchbBfw2gmkHSuzFtt5SMNc=
